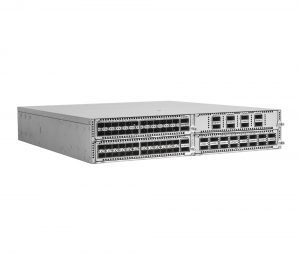

Ruijie RG-S6510-4C Data Center Switch Teknik Bilgiler

liman formu

25G, 40G ve 100G bağlantı noktaları

Maksimum Bağlantı Noktası

96x25G bağlantı noktaları ve 8x100G bağlantı noktaları, 32x100G bağlantı noktaları veya 64x40G bağlantı noktaları

Kart yuvası sayısı

4

Kart tipi

M6500-24VS2CQ, M6500-08CQ, M6500-16QXS

Genişletme modülü

2 Güç modülü yuvası (1+1 Çalışırken değiştirilebilir)

3 Fan modülü yuvası (2+1 Çalışırken değiştirilebilir)

Yönetim bağlantı noktası

USB2.0 standardıyla uyumlu bir MGMT bağlantı noktası, bir Konsol bağlantı noktası ve bir USB bağlantı noktası

Switch kapasitesi

6.4 Tbit/sn

Paket yönlendirme hızı

2000 Mp/sn

C PU

1.0 GHz hızında 4 çekirdekli işlemci

Veri deposu

4 cigabayt

Flash Bellek

8GB

Sistem arabelleği

32MB

Boyutlar

442 x 520 x 86 (G x D x Y, mm)

(2U yükseklik)

Çalışma sıcaklığı

0°C ila 40°C

Çalışma nemi (yoğuşmasız)

%10 ila %90 bağıl nem

Ağırlık

Yaklaşık 19 kg (güç modülleri ve fanlar dahil)

Maksimum güç

< 650 W

Giriş gerilimi

AC

Nominal voltaj aralığı: 100 V – 240 V AC, 50–60 Hz

Maksimum voltaj aralığı: 90 V – 264 V AC, 50–60 Hz

Nominal giriş akımı: 5 A – 10 A

Yüksek voltajlı DC

Giriş voltajı aralığı: 192–288 V DC

Giriş akımı aralığı: < 4,5 A

Güvenilirlik

390.000 saat

Güvenlik standartları

Emisyon Standartları

GB9254-2008 CLASSA, EN 300 386, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035, EN61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11

Katman-2 protokolleri

IEEE802.3ae (10GBase), IEEE802.3ak, IEEE802.3an, IEEE802.3x, IEEE802.3ad (bağlantı toplama), IEEE802.1p, IEEE802.1x, IEEE802.1Q, IEEE802.1D (STP), IEEE802.1w ( RSTP), IEEE802.1s (MSTP), IGMP Gözetleme, Jumbo Çerçeve (9 KB), IEEE802.1ad (QinQ) ve GVRP

Katman-3 protokolleri (IPv4)

BGP4, OSPFv2, RIPv1, RIPv2, MBGP, LPM Yönlendirme, İlke Tabanlı Yönlendirme, Yönlendirme ilkesi, ECMP, WCMP, VRRP, IGMP v1/v2/v3, DVMRP, PIM-SSM/SM/DM, MSDP, Herhangi Bir-RP

IPv6 temel protokolleri

Komşu Bulma (ND), ICMPv6, Yol MTU Bulma, DNSv6, DHCPv6, ICMPv6, ICMPv6 yeniden yönlendirme, ACLv6, IPv6 için TCP/UDP, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, FTP/TFTP v6 NTP v6, SNMP için IPv6 MIB desteği, IPv6 için VRRP, IPv6 QoS

IPv6 özellikleri

Statik yönlendirme, eşit maliyetli yönlendirme, PBR, OSPFv3, RIPng, BGP4+, MLDv1/v2, PIM-SMv6, manuel tünel, otomatik tünel, IPv6 tüneli üzerinden IPv4 ve ISATAP tüneli

Veri merkezi özellikleri

PFC, ECN ve diğer veri merkezi özelliklerini destekler.

RDMA’yı destekler.

VXLAN yönlendirme ve VXLAN köprülemeyi destekler.

EVPN VXLAN’ı destekler.

OpenFlow 1.3’ü destekler.

görselleştirme

GRPC protokolünü destekler.

sFLOW yüksek hassasiyetli örneklemeyi destekler.

QoS

802.1p, DSCP ve ToS dahil olmak üzere EXP öncelik eşlemesini destekler.
ACL tabanlı trafik sınıflandırmasını destekler.
Öncelikli işaretlemeyi/açıklamayı destekler.
SP, WRR, DRR, SP+WRR ve SP+DRR dahil olmak üzere çoklu kuyruk zamanlama mekanizmalarını destekler.

sanallaştırma

VSU teknolojisini destekler (birden çok cihazı tek bir cihazda sanallaştırır).

HA tasarımı

RIP, OSPF, BGP ve diğer yönlendirme protokolleri için GR’yi destekler.
BFD’yi destekler.
REUP çift bağlantılı hızlı Switch ve RLDP tek yönlü bağlantı algılamayı destekler.
1+1 güç yedekliliğini ve fan yedekliliğini destekler.
Tüm kartlar ve güç modülleri için çalışırken değiştirmeyi destekler.

Güvenlik işlevleri

Ağ Temeli Koruma Politikası (NFPP), CPP, DDoS saldırı savunması, yasal olmayan veri paketi algılama, veri şifreleme, kaynak IP sahteciliğini önleme, IP tarama önleme, RADIUS/TACACS, standart ve genişletilmiş VLAN’lara göre ACL tabanlı IPv4/v6 paket filtreleme, düz metin OSPF, RIPv2 ve BGPv4 paketleri için tabanlı ve MD5 şifreli metin tabanlı kimlik doğrulama, kısıtlı IP adresleri için telnet oturum açma ve parola mekanizmaları, uRPF, yayın paketi bastırma, DHCP Snooping, ağ geçidi ARP sızdırma önleme ve ARP denetimi

Yönetim modları

SNMP v1/v2/v3, Telnet, Konsol, MGMT, RMON, SSHv1/v2, FTP/TFTP tabanlı dosya yükleme/indirme yönetimi, NTP, Syslog ve SPAN/RSPAN

Diğer protokoller

DHCP İstemcisi, DHCP Geçişi, DHCP Sunucusu, DNS İstemcisi, UDP geçişi, ARP Proxy ve Syslog

Maksimum MAC adresi

96K

Maksimum Yönlendirme rotaları (FIB

IPv4/IPv6)

128K

ARP tablosu

100K

Maksimum VRF

2K

Maksimum IPv6 ND (Komşu Bulma)

60K

Maksimum çok noktaya yayın rotası

16K

Maksimum VRRP grupları

500

Maksimum ECMP yolları

512

Maksimum EKL

Giriş 4500/Çıkış

1000

Maksimum tünel uç noktaları (VTEP)

512

Maksimum MSTP örneği

64

Maksimum 802.1q VLAN

4K
