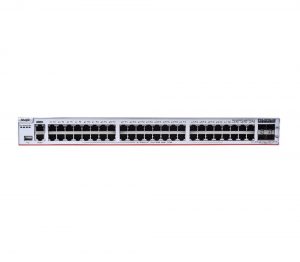

Ruijie RG-S5760-X Series Gigabit Switches Teknik Bilgiler

Kalem

Tanım

modeli

RG-S5760C-24GT8XS-X

RG-S5760C-48GT4XS-X

Temel özellikler

Sabit Bağlantı Noktaları

24x 10/100/1000BASE-T, 8x

1G/10G SFP+ bağlantı noktası, 2 güç

modül yuvaları

24 x Gigabit SFP bağlantı noktası (1-16 arasındaki bağlantı noktaları 100M/1000M SFP bağlantı noktalarıdır),

8 10/100/1000BASE-T bağlantı noktası (birleşik), 8 x 1G/10G SFP+ bağlantı noktası, 2 güç modülü yuvası

48x 10/100/1000BASE-T, 4x

1G/10G SFP+ bağlantı noktası, 2 güç

modül yuvaları

Yönetim Limanı

USB2.0 standardıyla uyumlu 1 MGMT bağlantı noktası, 1 konsol bağlantı noktası ve 1 USB bağlantı noktası

Genişletme Yuvası

Tek genişletme yuvası servis modülleri için ayrılmıştır.

Anahtarlama

Kapasite

880 Gbps/7.92 Tbps

Paket Yönlendirme Hızı

426 Mp/sn/600 Mp/sn

426 Mp/sn/600 Mp/sn

402 Mp/sn/600 Mp/sn

Mac Adresi

64K

ARP Tablosu

24K

Yönlendirme Tablosu

Boyut (IPv4/IPv6)

24K (IPv4 / IPv6)

Ürün Özellikleri

VLAN

Aşağıdakiler desteklenir:

4K 802.1Q VLAN

Bağlantı noktası tabanlı VLAN Özel VLAN Ses VLAN GVRP

QinQ

Temel QinQ Esnek QinQ

Bağlantı Toplama

LACP(802.3ad)

yayılan ağaç

Aşağıdakiler desteklenir:

STP, RSTP ve MSTP

DHCP

Aşağıdakiler desteklenir:

DHCP Sunucusu DHCP İstemcisi DHCP Gözetleme DHCP Geçişi

IPv6 DHCP Sunucusu IPv6 DHCP Gözetleme IPv6 DHCP İstemcisi IPv6 DHCP Geçişi

Birden Çok Genişleme Ağacı Protokolü (MSTP) Eşgörünümü

64

Maksimum Toplama Bağlantı Noktası (AP)

128

IPv6 Temel Protokolü

IPv6 adresleme, Komşu Bulma (ND), ICMPv6, durum bilgisi olmayan otomatik yapılandırma ve Yol MTU Keşfi

IP Yönlendirme

Aşağıdakiler desteklenir:

Statik yönlendirme

RIP ve RIPng

OSPFv2, OSPFv3, IS-ISv4 ve IS-ISv6 BGP4, ve BGP4+

eşdeğer yönlendirme

Paket tabanlı yük dengeleme ve akış tabanlı yük dengeleme MCE

çok noktaya yayın

Aşağıdakiler desteklenir: IGMP v1, v2, v3 ve IGMP proxy IGMP v1, v2 ve v3 Snooping

IGMP filtreleme ve IGMP hızlı bırakma PIM-DM, PIM-SM ve PIM-SSM

IPv6 için MLD Gözetleme ve MLD PIM

MPLS

MPLS L3VPN

ACL ve QoS

EKL

Aşağıdaki esnek ve çeşitlendirilmiş donanım ACL’leri desteklenir: Standart IP ACL’leri (IP tabanlı donanım ACL’leri)

Genişletilmiş IP ACL’leri (IP adreslerine veya TCP/UDP bağlantı noktası kimliklerine dayalı donanım ACL’leri)

MAC tabanlı genişletilmiş ACL’ler (kaynak MAC adreslerine, hedef MAC adreslerine ve isteğe bağlı Ethernet türüne dayalı donanım ACL’leri) Zaman tabanlı ACL’ler

Uzman düzeyinde ACL’ler (Ethernet türü, MAC adresi, IP adresi, TCP/UDP bağlantı noktası kimliği, protokol türü ve zamanın esnek kombinasyonlarına dayalı donanım ACL’leri)

ACL80 IPv6 ACL’leri

QoS

Aşağıdakiler desteklenir:

Liman trafiği tanımlama Liman trafiği hız sınırlaması

802.1p/DSCP/ToS trafik sınıflandırması

Bağlantı noktası başına sekiz öncelik sırası

SP, DRR, SP+DRR, RED/WRED kuyruk zamanlama mekanizmaları

Güvenlik

Özellikler

Aşağıdakiler desteklenir:

3 demet bağlama (IP adresi, MAC adresi ve bağlantı noktası)

3 demet bağlama (IPv6 adresi, MAC adresi ve bağlantı noktası) Geçersiz MAC adreslerinin filtrelenmesi

Bağlantı noktası ve MAC tabanlı 802.1x kimlik doğrulama MAB kimlik doğrulama

Portal kimlik doğrulaması ve Portal 2.0 kimlik doğrulaması ARP kontrolü

HADİ

ARP paket hızı sınırlaması

Ağ geçidi ARP sızdırma önleme Yayın fırtınası bastırma

Yöneticilerin hiyerarşik yönetimi ve parola koruması RADIUS ve TACACS+

Güvenlik

Özellikler

Cihaz oturum açma yönetimi SSH için AAA

BPDU Muhafız

IP Kaynak Koruması CPP ve NFPP

bağlantı noktası koruması

Yönetim Özellikleri

SNMP, CLI (Telnet/Konsol), RMON, SSH, Syslog, NTP/SNTP, IPv6 üzerinden SNMP, SNMP için IPv6 MIB desteği, SSHv6, Telnet v6, FTP/TFTP v6, DNS v6, v6 için NTP ve Traceroute v6

Bu anahtar, sFlow’u destekler ve veri akışlarının rastgele örnekleme teknolojisini kullanarak trafik bilgilerini örnekler.

Yüksek güvenilirlik

Aşağıdakiler desteklenir:

VSU (birden çok cihazı tek bir cihazda sanallaştıran sanallaştırma teknolojisi), RIP/OSPF/BGP ve diğer yönlendirme protokolleri için GR, BFD algılama, ERPS (G.8032), REUP, RLDP, güç kaynağı 1+1 yedekleme ve hot- güç kaynağında desteklenen değiştirilebilir işlev

Sıfır

Yapılandırma

CPE WAN Yönetim Protokolü (CWMP(TR069))

giriş noktası

desteklenmiyor

Fiziksel özellikler

Boyutlar (W

× D × Y)

442 mm × 340 mm × 44 mm

Raf Yüksekliği

1RU

MTBF (saat)

>200K

Güç kaynağı

AC girişi:

Nominal voltaj aralığı: 100 V – 240 V Maksimum voltaj aralığı: 90 V – 264 V Frekans: 50/60 Hz

HVDC girişi:

Nominal voltaj aralığı: 240 V

Maksimum voltaj aralığı: 192 V – 288 V

Güç Tüketimi (tam yük)

60W

77 W

70W

Fan

2 dahili fan

Fan hızı düzenleme ve alarm fonksiyonu

Hava sıcaklığı

alarm

Desteklenen

Hava sıcaklığı

Çalışma sıcaklığı: 0oC ila 45oC(genişletme kartı olmadan), 0oC ila 40oC (genişletme kartı ile) Depolama sıcaklığı: -40oC ila 70oC

Akraba

Nem

Çalışma nemi: %5 ila %95 (yoğuşmasız) Depolama nemi: %5 ila %95

İşletme

Rakım

500m ila 5.000m

Haberleşme Portunda Yıldırım Koruması

6kV (Ortak Mod)

Güç Bağlantı Noktasında Yıldırımdan Korunma

Ortak Mod 6KV/Diferansiyel Mod 6KV
